Hydrodynamische Gleitlager

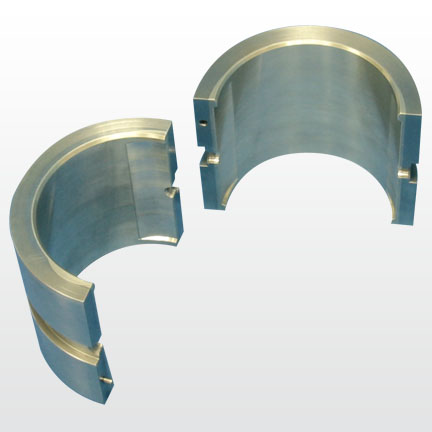

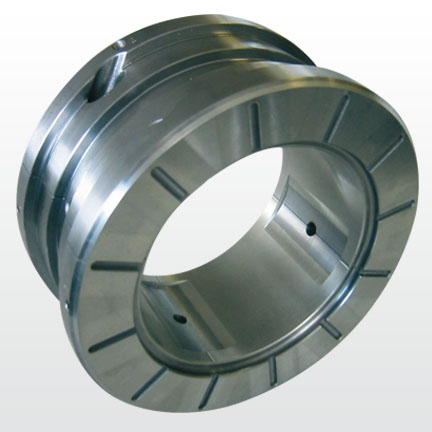

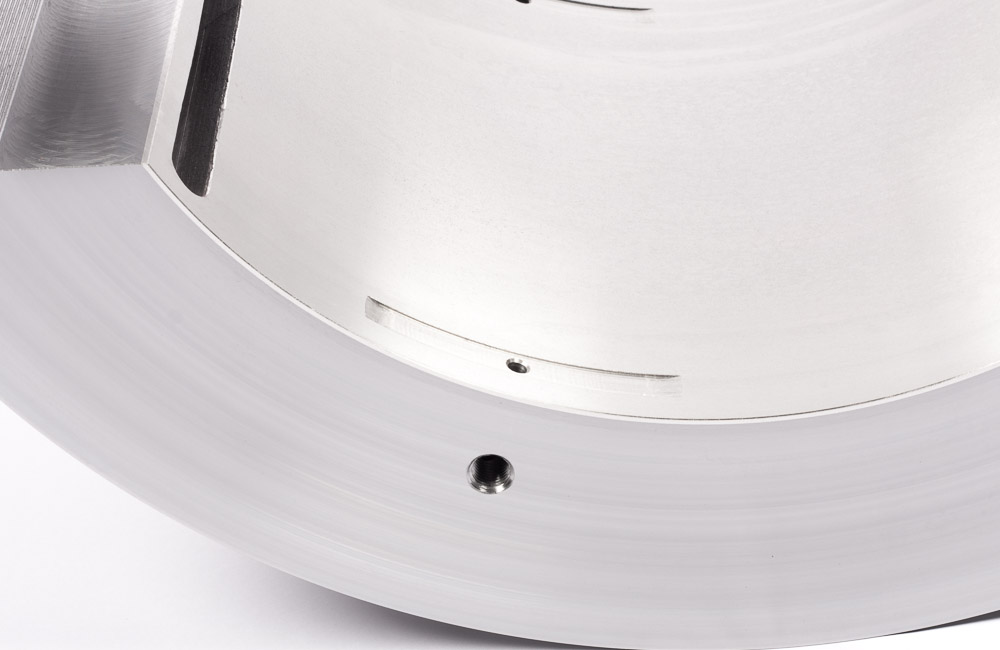

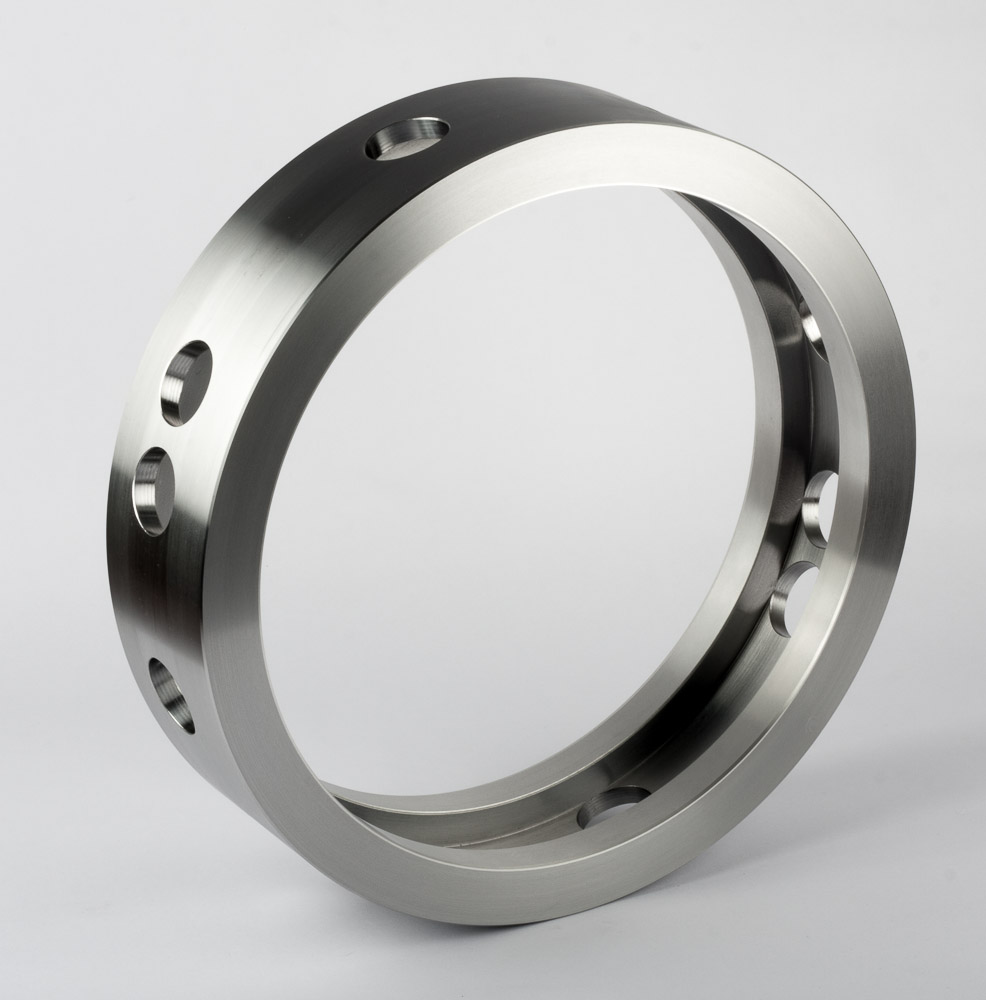

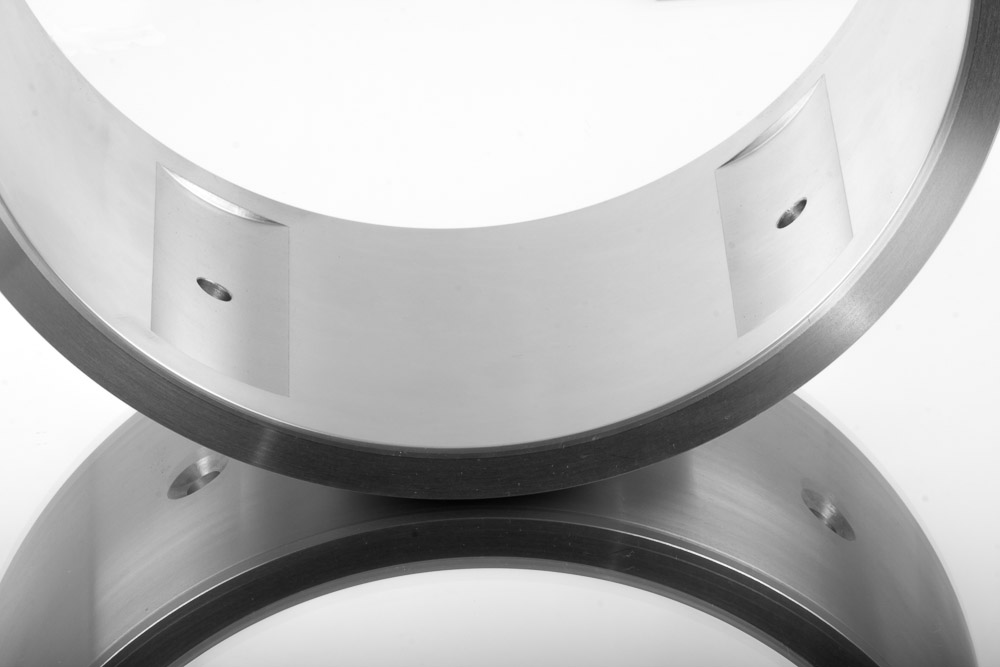

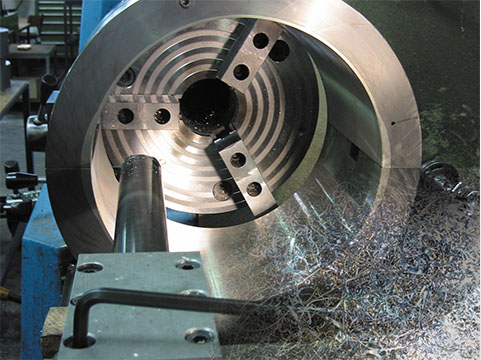

Die Produktlinie hydrodynamische Gleitlager umfasst zylindrische, Mehrflächen-, Kippsegment- und Radial-/Axialgleitlager.

Hydrodynamische Gleitlager liefern wir als zylindrische Mehrflächen-, Kippsegment- und Staurand-Gleitlager, mit oder ohne Axiallager.
Mit modernen Berechnungs- und Konstruktionsmethoden legen wir diese Lager nach Ihren Wünschen und Anforderungen aus.

Aktuelle Entwicklungen der Lagertechnik, der Werkstoffe und Fertigungsprozesse fließen durch unsere aktive Mitarbeit in Fachgremien in die Produkte ein.

Slide
Slide
Slide
Slide
Slide
Slide
Slide

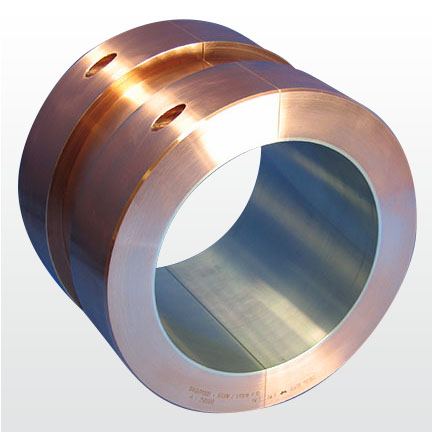

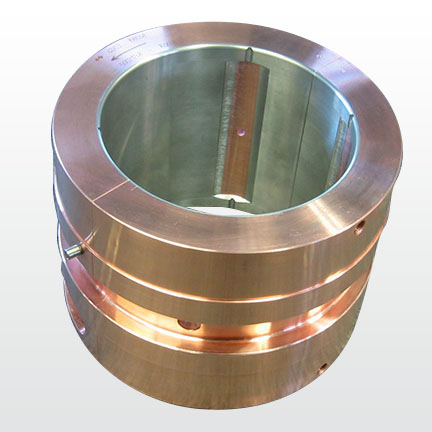

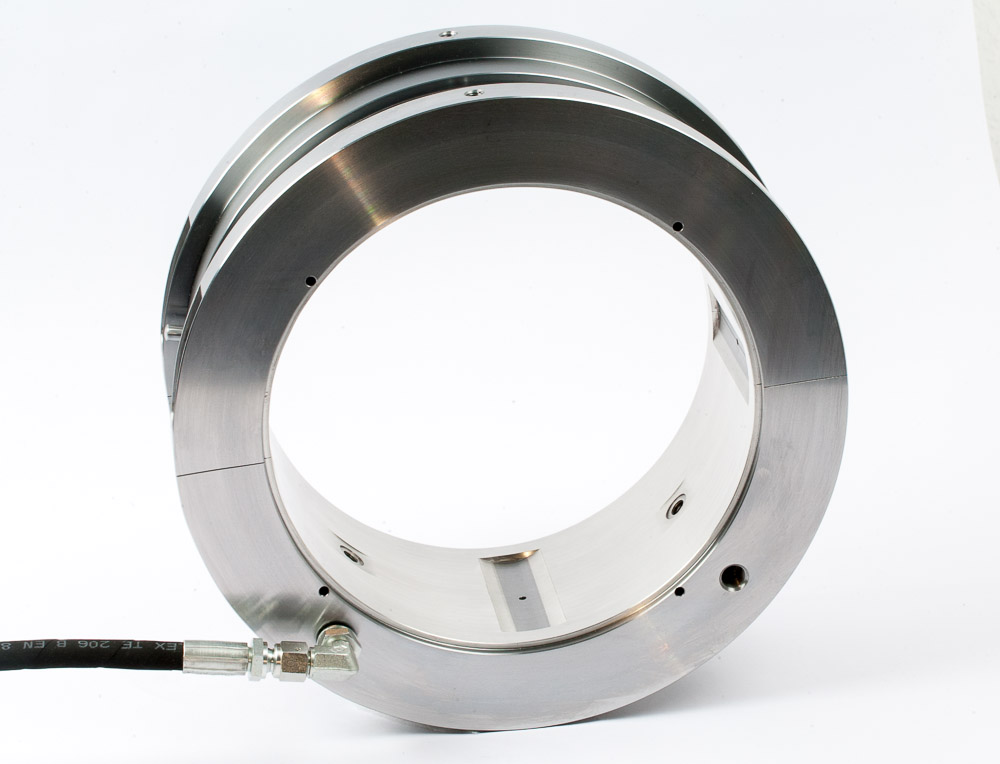

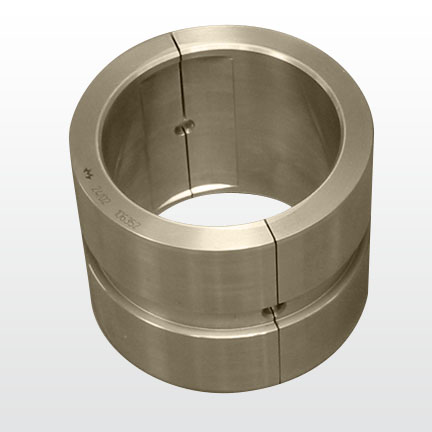

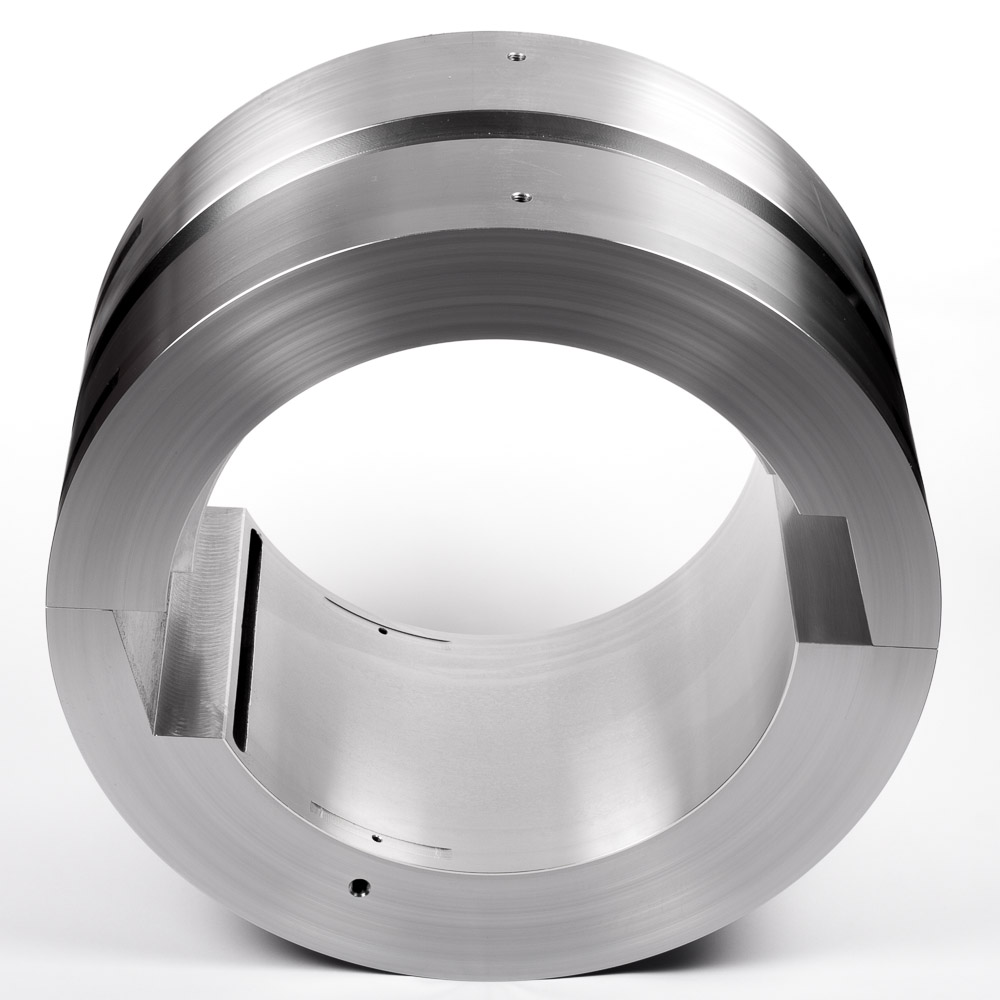

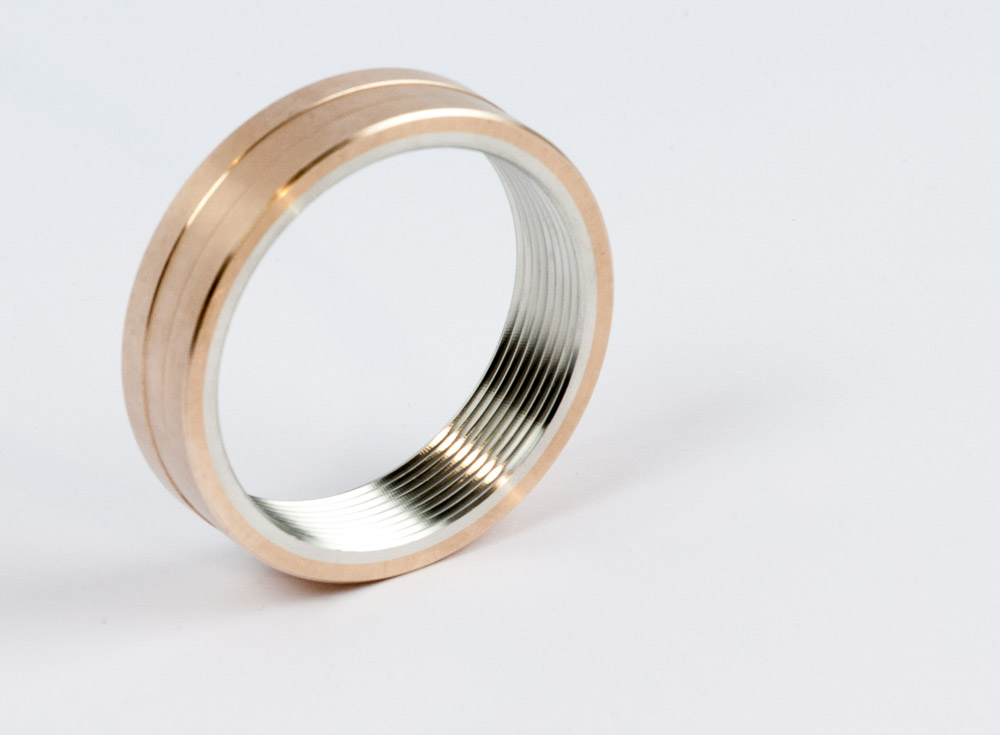

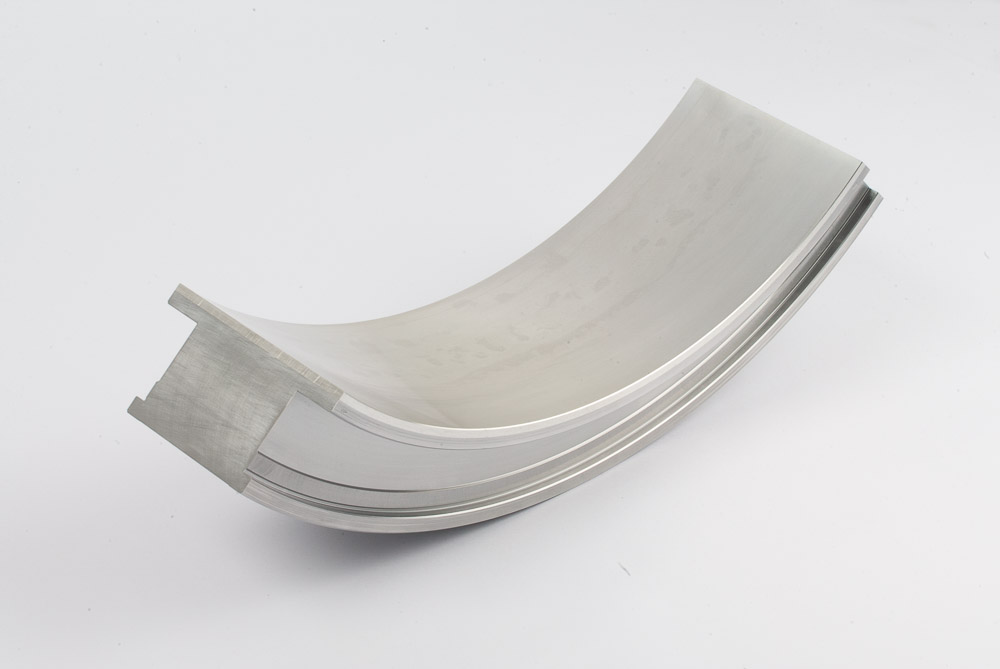

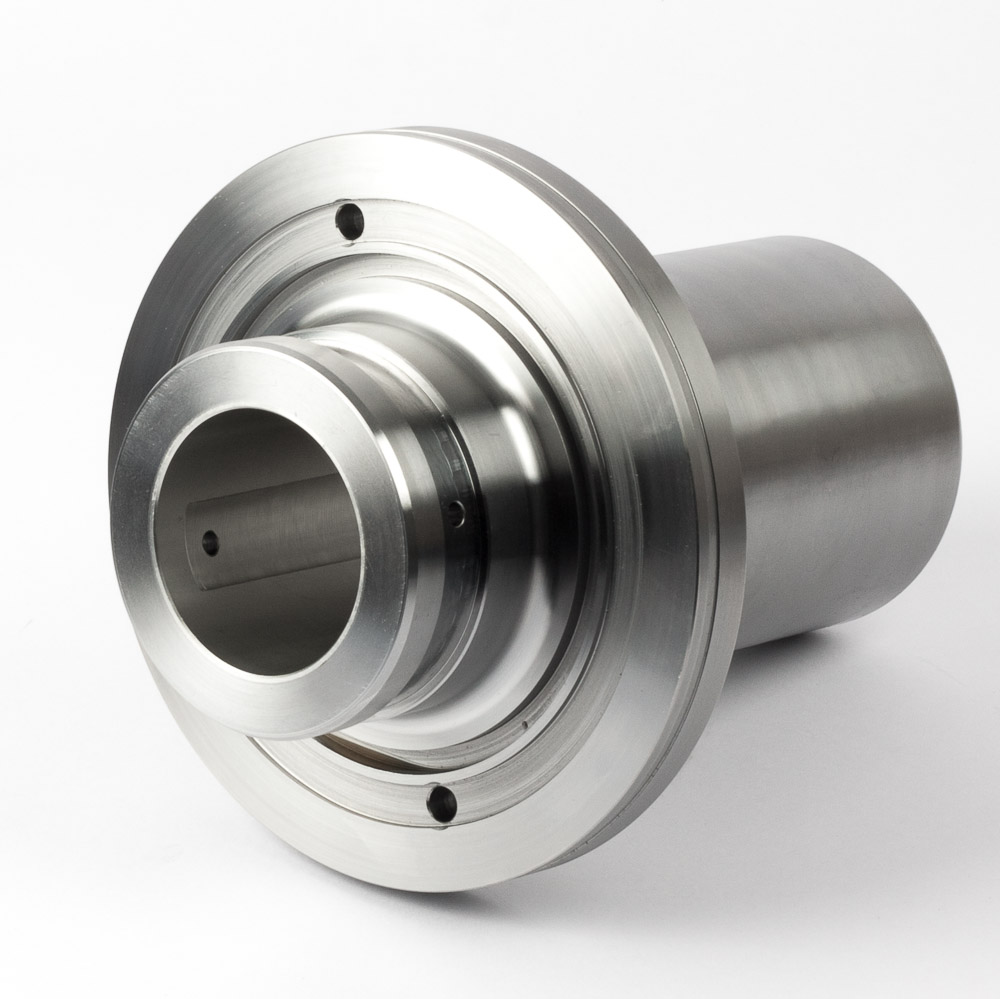

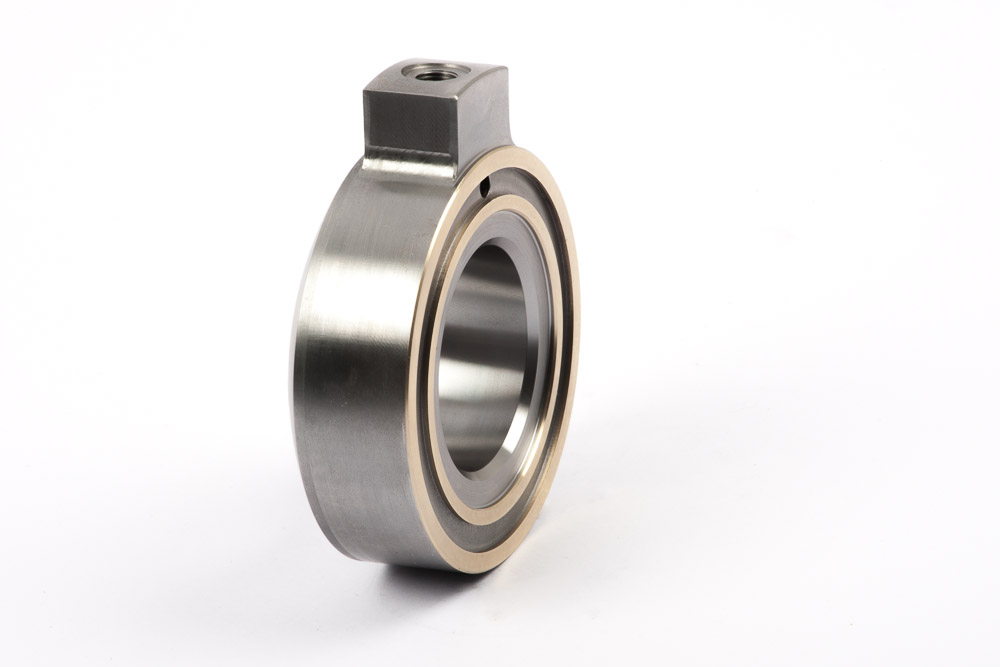

Zylindrische Lager

Durch die zylindrische Lagergeometrie und das für die Anwendung optimierte Spiel bildet sich ein großflächiger, tragfähiger Schmierfilm aus.

Anwendungsbereich

  • Umfangsgeschwindigkeiten bis ca. 40 m/s
  • Belastungen bis 5 MPa

Vorteile

  • höchste hydrodynamische Tragfähigkeit
  • Aufnahme sehr großer Stoßbelastungen
  • geringe Reibung
  • geringe Anforderungen an die Schmierung
  • sehr gute Dämpfung in Lastrichtung

Slide
Slide

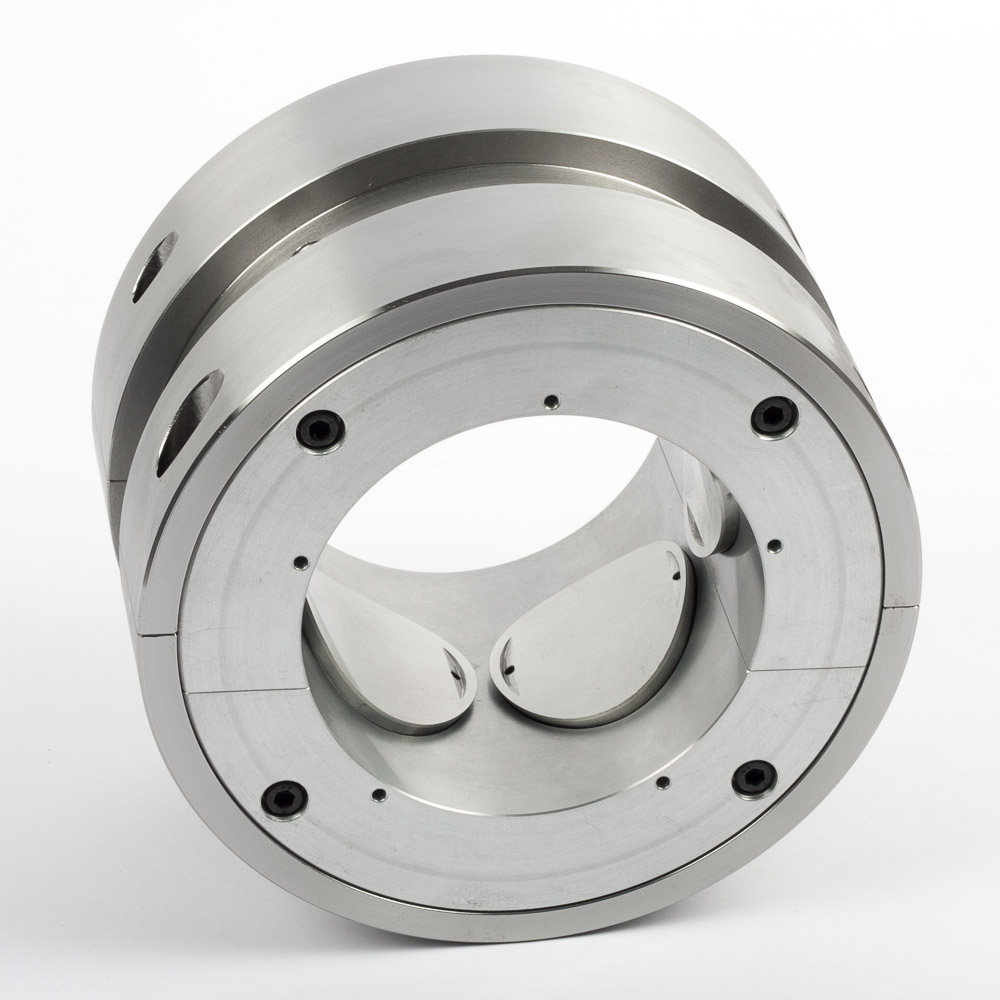

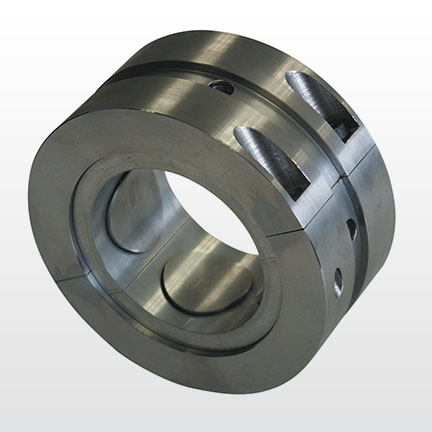

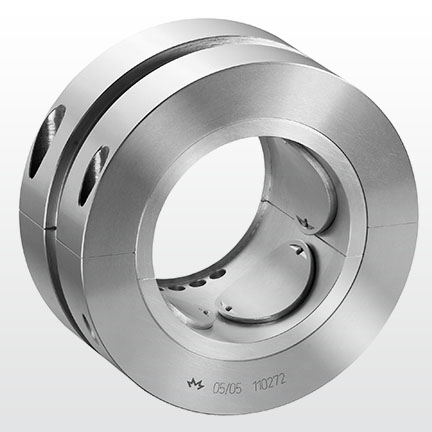

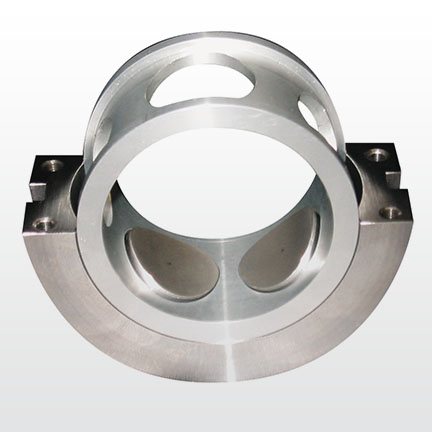

Mehrflächenlager

Durch die besondere Geometrie wird die Welle an mehreren Stellen am Umfang durch einen tragfähigen Schmierfilm eingespannt.

Anwendungsbereich

  • Umfangsgeschwindigkeiten bis 90 m/s
  • Flächenpressungen bis 3,5 MPa

Vorteile

  • hohe hydrodynamische Tragfähigkeit durch anwendungsgerechte Gestaltung
  • Lagergeometrie gut optimierbar für spezielle Anwendungsbedingungen
  • gute Dämpfung und Steifigkeit

Slide
Slide
Slide
Slide
Slide
Slide
Slide
Slide

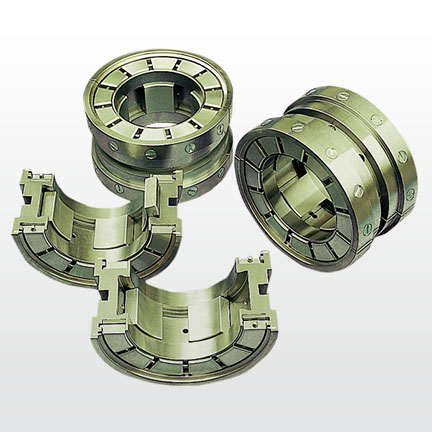

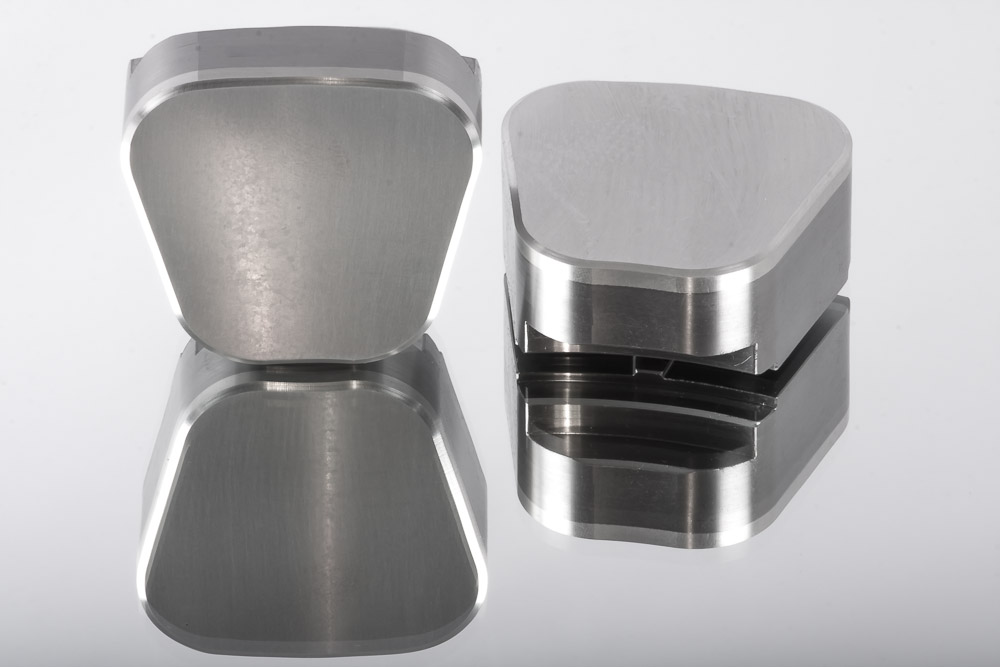

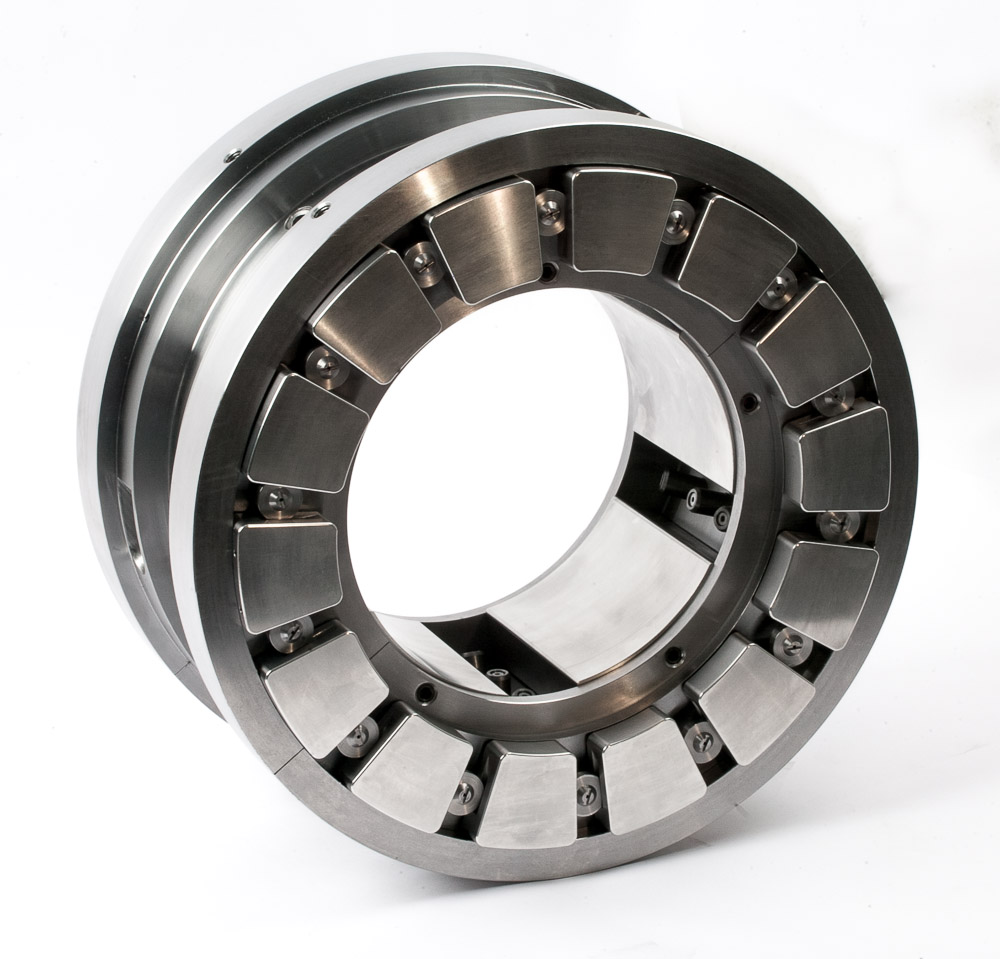

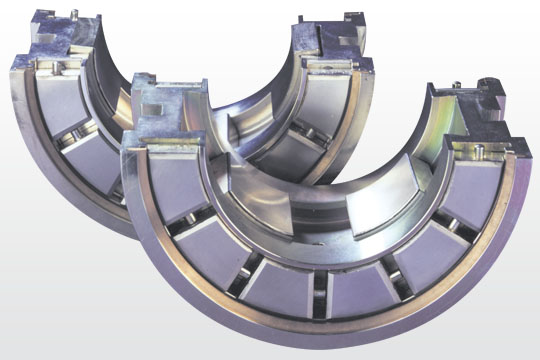

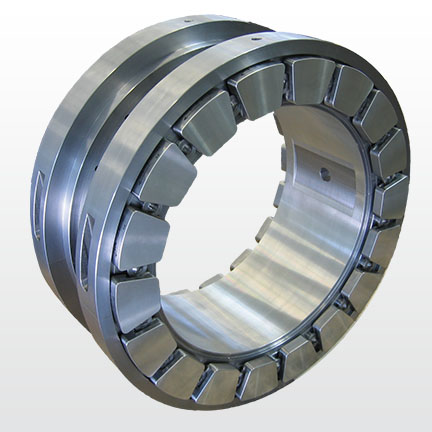

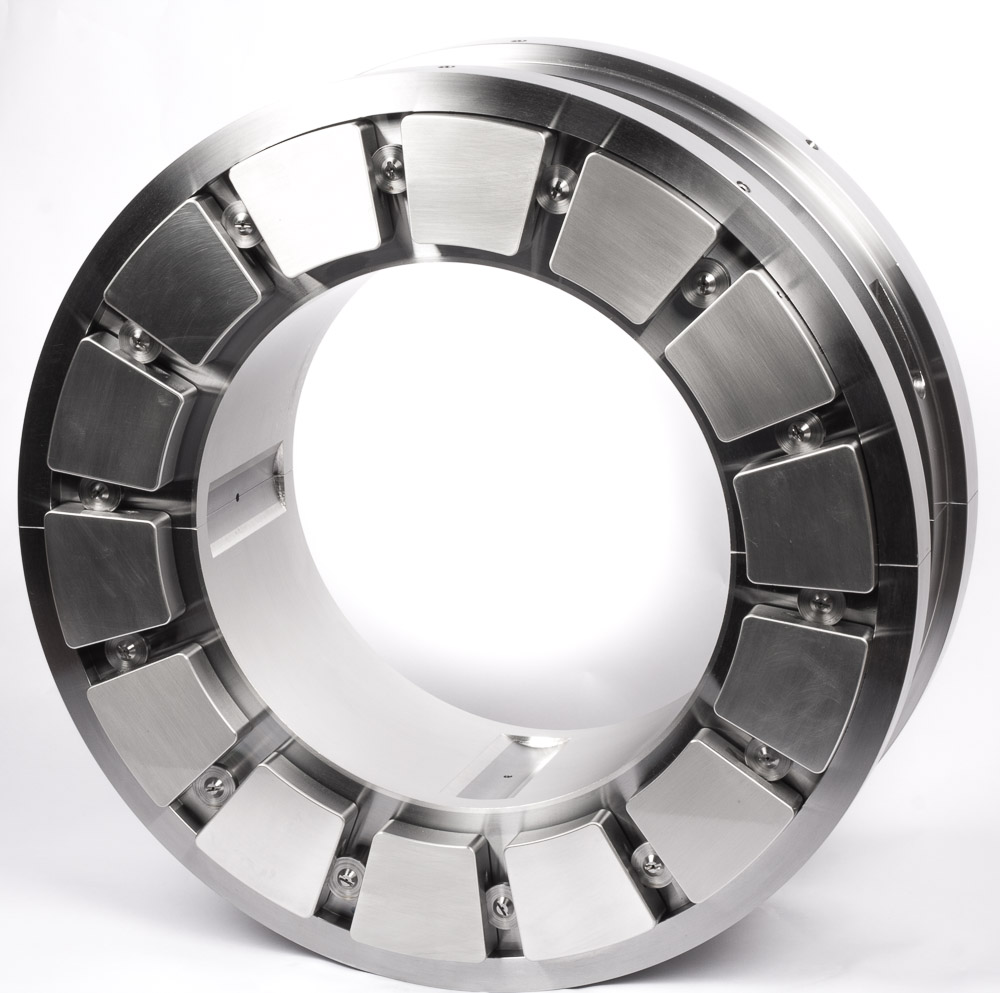

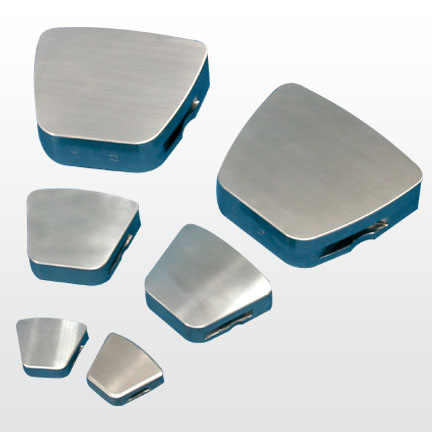

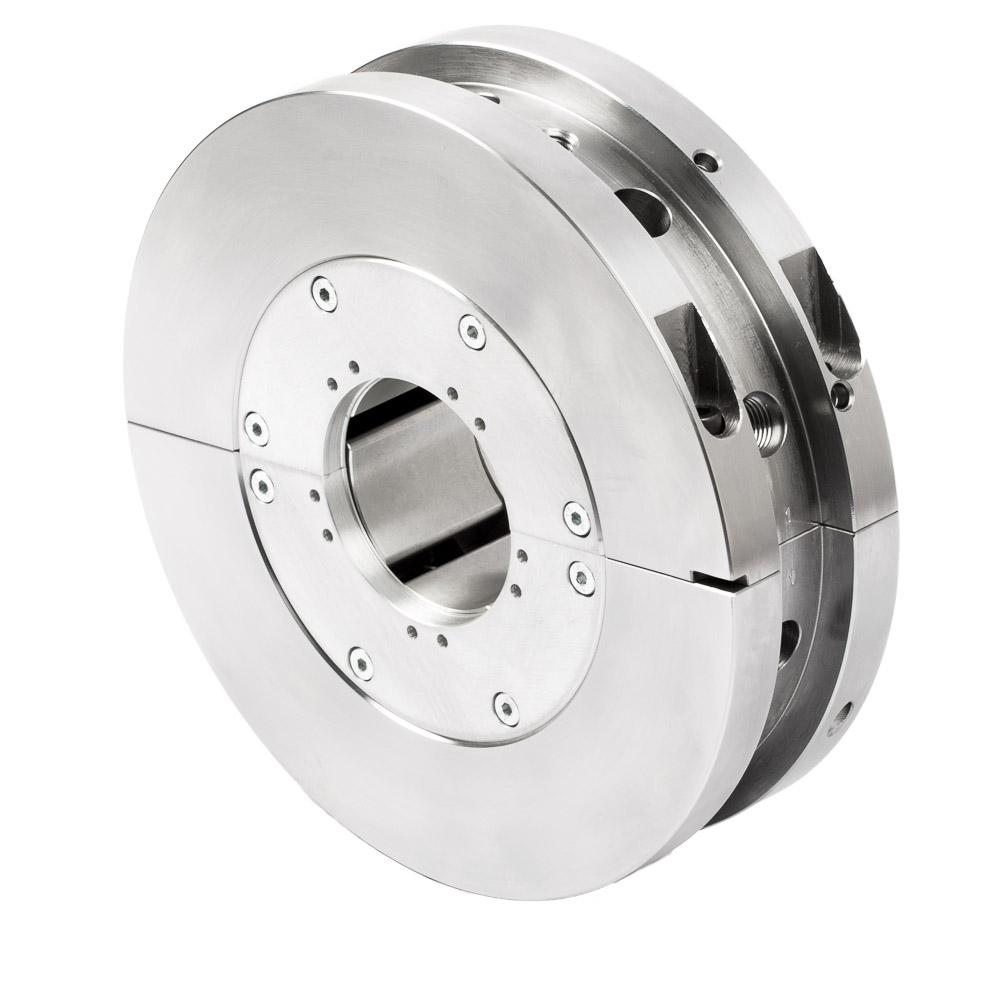

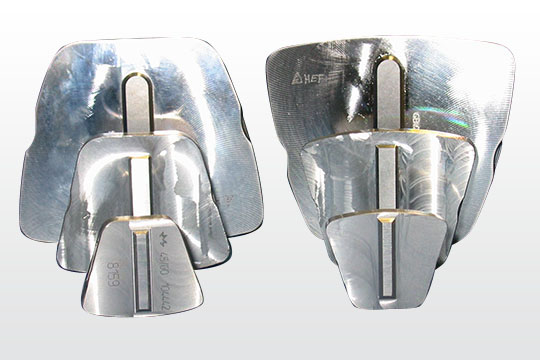

Kippsegmentlager

Wie beim Mehrflächenlager wird die Welle durch mehre tragende Schmierfilme am Umfang eingespannt und stabilisiert. Zusätzlich stellt sich die Lagergeometrie über einen weiteren Anwendungsbereich selbst optimal ein. Ein Kippsegmentlager mit optimierter Lagergeometrie und einfachem konstruktiven Aufbau bietet Main-Metall mit dem norixlager®.

Anwendungsbereich

  • Umfangsgeschwindigkeiten bis 120 m/s
  • Flächenpressungen bis 3,5 MPa

Vorteile

  • sehr gute Dämpfung und Steifigkeit
  • sehr gute Stabilisierung der Welle

Slide
Slide
Slide
Slide
Slide

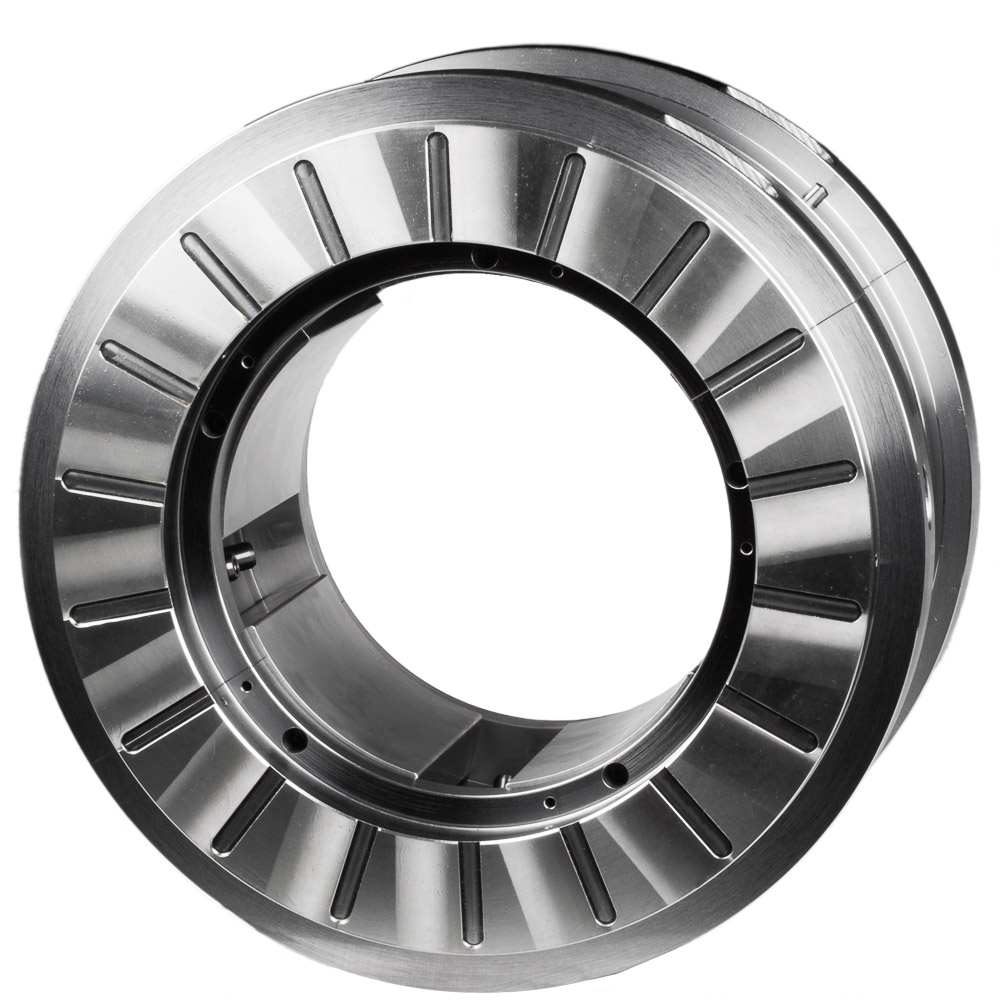

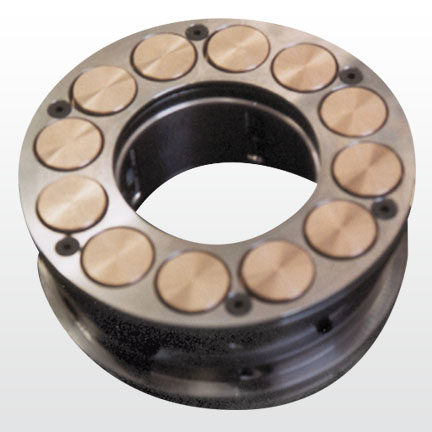

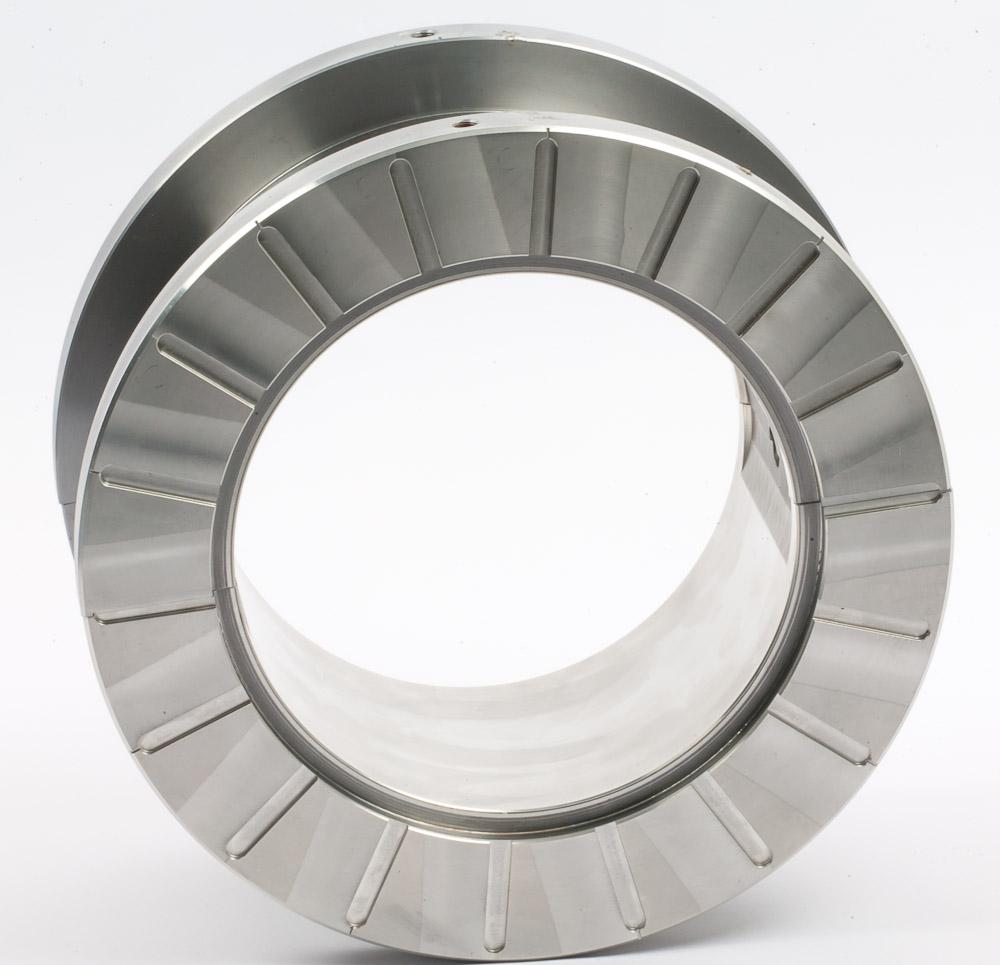

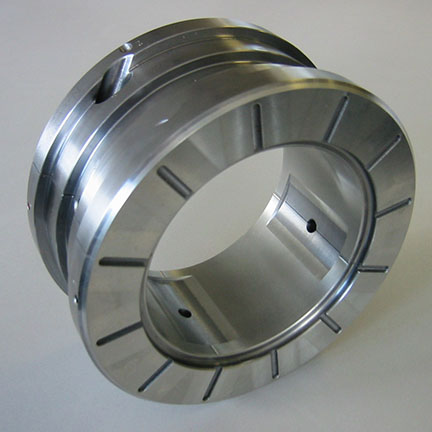

Axiallager

Als reines Axiallager oder mit dem Radiallager kombiniert werden Kräfte in Längsrichtung der Welle hydrodynamisch und verschleißfrei aufgenommen. Je nach Anwendung erfolgt die Gestaltung mit festen Keil- und Rastflächen oder als Kippsegment.

Anwendungsbereich

  • je nach Ausführung für Umfangsgeschwindigkeiten bis 100 m/s
  • ein- oder beidseitig wirkend

Vorteile

  • Montagevorteile durch geteilte Ausführung
  • Kippsegmente ermöglichen Ausgleich von Wellenschiefstellung
  • Auslegung für eine oder zwei Drehrichtungen möglich


Slide
Slide
Slide

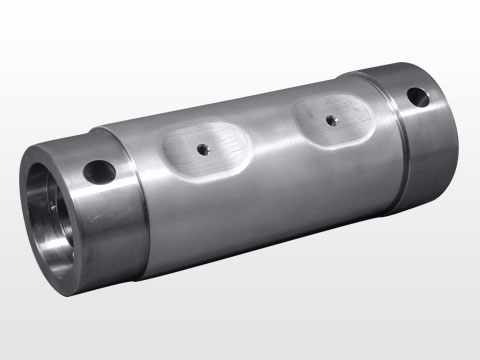

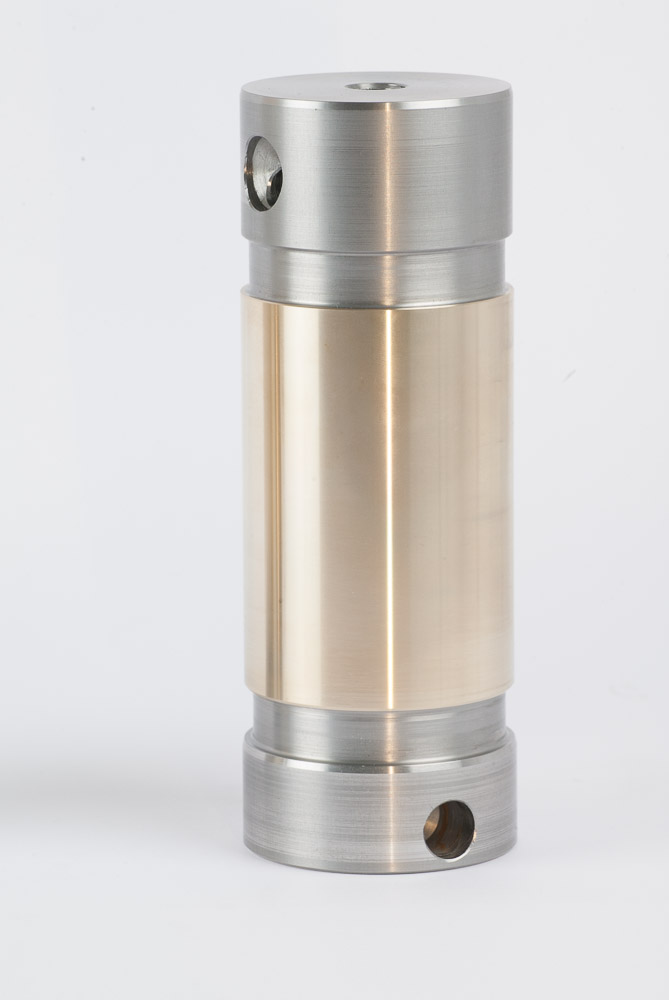

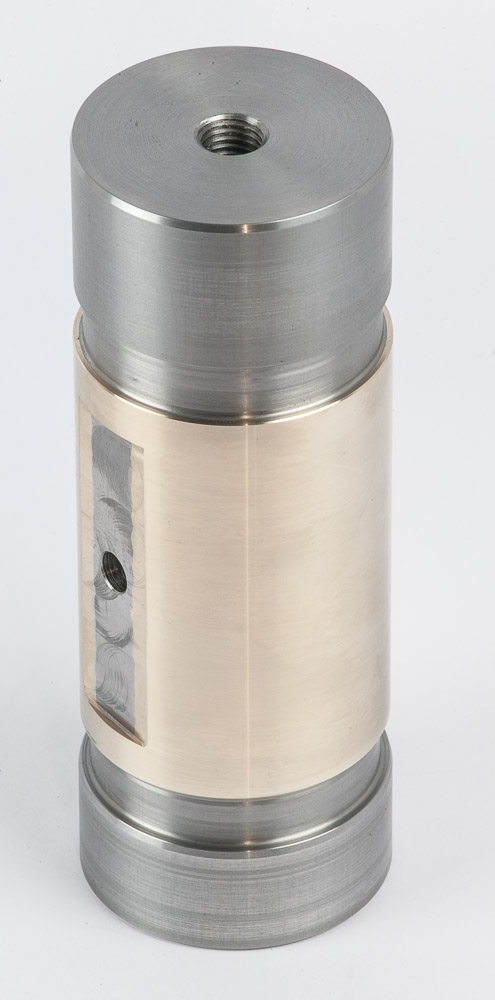

Planetenbolzen

Da bei der Lagerung von Planetenrädern und auch anderen Laufrädern das Außenteil der Lagerung dreht, ist es sinnvoll, den Lagerwerkstoff auf dem Bolzen (Zapfen) aufzubringen. Dadurch lassen sich auch hier die Vorteile hydrodynamischer Gleitlager nutzen.

Anwendungsbereich

  • je nach Ausführung für Umfangsgeschwindigkeiten bis 100 m/s
  • Flächenpressung bis 5 MPa

Vorteile

  • geringe Bauhöhe
  • guter Lastausgleich zwischen den Planeten
  • hohe Laufruhe des Getriebes durch sehr gute Dämpfung
  • hohe Stoßbelastungen können aufgenommen werden

Slide
Slide
Slide
Slide

norixlager®

Die gegenüber dem herkömmlichen Kippsegmentlager optimierte Lagergeometrie sorgt für eine verbesserte Tragfähigkeit bei geringeren Reibungsverlusten und Temperaturen.

Anwendungsbereich

  • Umfangsgeschwindigkeiten bis 120 m/s
  • Flächenpressungen bis 3,5 MPa

Vorteile

  • sehr gute Dämpfung und Steifigkeit
  • sichere Ölversorgung
  • sehr gute Stabilisierung der Welle
  • geringe Schmutzempfindlichkeit
Slide

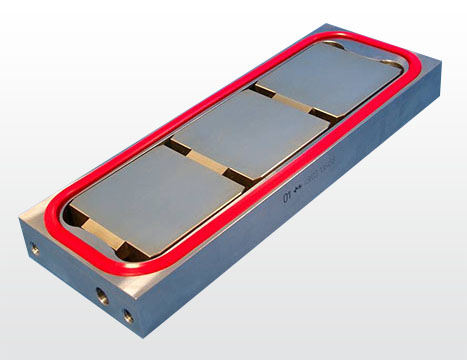

balixlager®

Gegenüber Führungen mit Festschmierstoffbeschichtung bzw. herkömmlichen Öl- oder Fettschmierungen stellt das balixlager® eine saubere und wartungsarme Alternative dar.

Anwendungsbereich

  • Gleitgeschwindigkeit 0,02 bis über 3 m/s
  • Flächenpressungen bis 50 MPa

Vorteile

  • hohe Dämpfung
  • niedrige Reibung
  • kein Verschleiß

Slide
Slide
Slide
Slide
Slide
Slide
Slide
Slide
Slide
Slide

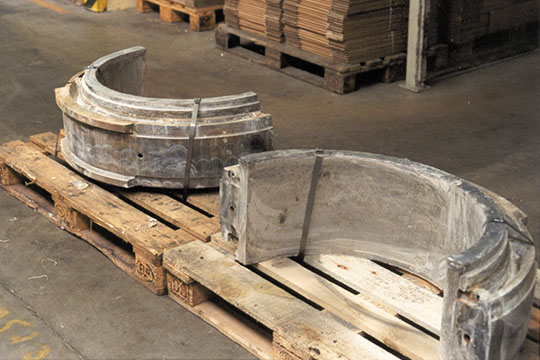

Sonderteile
